Soudure Leds

[dudtrain]

80 leds en une matinée,c'est une bonne moyenne
Et bien il faut nous montrer tout çà en photo.

Voila :


Soudure par devant ! J'y arrive maintenant !
Eclairages des fenetres par leds 3mm RGB LENTE.

[francois59]

Merci Fabien pour tes explications, t es un chef

[fabien]

De rien François, maintenant il ne te reste plus qu'a te lancer

Bravo Dudtrain c'est du beau travail et le résultat est magnifique.

[squallphoenix]

Merci Fabien, je suis un peu comme François, ce tuto m'est très utile car je n'y connais rien en LEDS.

[kevdu02]

Merci fabien, grâce à ton tuto, ça m'a donné envie de commencer à utiliser les leds cms, je vais commencer pas des 1206, assez grosses et suffisantes pour ce que je veux faire.

[fabien]

De rien messieurs je suis content que ce tuto vous aide à vous lancer dans les leds, et surtout montrer nous vos réalisations.

[dudtrain]

Hello !
voila, j'ai testé ce jour la WIRE GLUE !


Sur cette photo, le "S" est fait en soudure...
le "P" en partie (la partie ronde) avec de la wire glue...
Cette colle est tres pratique pour combler les trous lorsque les leds font des angles...
MAIS.....
elle est légèrement resistive... mon "P" était moins lumineux que le "S" pour un nombre de leds en serie indentique !
J ai donc soudé toutes les leds qui pouvaient l'etre et j'ai juste mis de la glue au niveau de l angle droit entre la barre et le rond du "P"... la je n ai plus de probleme !
donc pour moi je reserve cette colle pour les jonctions difficiles entres leds (je l'applique avec la pointe d'un cure dent) !
Par exemple, le haut du "S" a été tres difficile a souder car presque pas de contact entre leds... avec la glue ca aurait été bien plus simple !!!

[Alex]

Merci de l'avis pour la Wire Glue :)

[fabien]

Merci pour toute ces infos.
Bon début pour l'enseigne.

[Alex]

Sujet et messages remis en ligne.

[fabien]

Bien joué et merci Alex

[blaguite2]

Petite question concernant es leds
Comment faites vous clignoter vos leds à vos bon vouloir ?
Est ce difficile de faire clignoter led par led ? je pense que oui mais je demande quand même lol
3 led par 3 led je pense que l'effet peut largement suffir

[fabien]

Désolé pour la réponse tardive je n'avais pas vu ton message.
j'ai trouvé ce module sur ebay pour les clignotements simples

http://cgi.ebay.fr/5001-1-module-LED-cl ... 731wt_1105

Pour les animations lumineuses plus complexes tu peux trouver chez conrad ou chez
http://www.kirmesmodellbaushop.de/

[blaguite2]

merci de ta réponse
purée que c'est pas facile lol
comment vous faites pour ne pas voir les fils ? c'est vraiment un travail de minutie et de patience

[dudtrain]

Un petit coup de foret a la perceuse a basse vitesse pas loin de la soudure et le fil disparait au dos du support...
Apres il peut suivre une nervure, une arrete, un angle... Je colle le fil a l'aide de superglue appliquée sur un cure dent.

[blaguite2]

merci de ta réponse

[dudtrain]

Hello
Question a ceux qui auraient eclairé un vehicule type camion ou autocar...
Avec quelles modeles de leds auriez vous realisé les feux de gabarit ?
et comment ne pas trop voir les soudures et fils vu que la led sera collée sur la carrosserie...
Dans mon cas c'est les petites veilleuses oranges sur le coté d'un bus de ville que je cherche a eclairer...
Merci.

[kevdu02]

Est ce pour un véhicules statique ou à un Car system ?

Pour les Car system, j'utilise un petit module que j'ai fais moi même pour un test, j'ai juste besoin de développer un peu le module pour avoir plusieurs modes comme le démarrage progressif.

[dudtrain]

C est pour du statique
je veux poser un bus tout eclairé sur la route devant ma fete foraine
J ai déjà fait phrares, feux arrieres et interieur

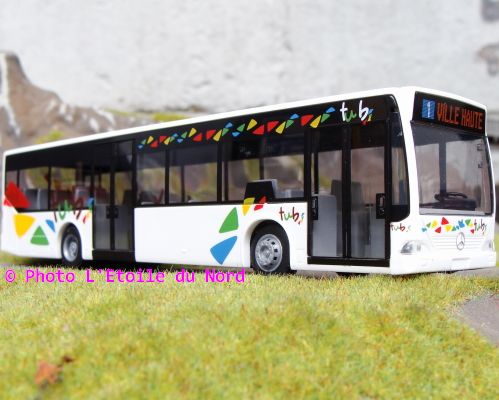

Voila le modele que j ai choisi :



[kevdu02]

Pour les feux de gabarit, et parfois les feux arrières, il vaut mieux utiliser des leds 0402, très petite car elles font 1X0.5mm, pas facile à souder, mais tu peux en trouver des présoudées sur eBay pour un prix raisonnable.
