FETE FORAINE DUDTRAIN

[dudtrain]

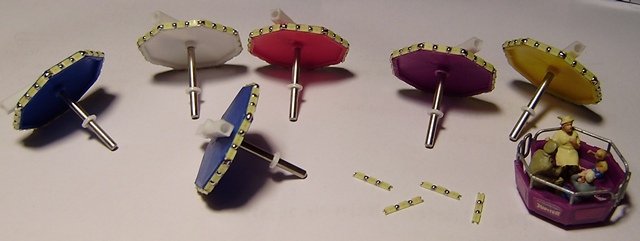

Pour les nacelles de la jupiter, tu colles les led directement sur le plastique ? Quel colle utilises tu ? Et ou mets tu les resistances ?

Je fais des barres de 3 leds 1206 ca correspond pile poil a la longueur d'un des 8 cotés du toit.
Je les colle a la glue gel.
2 barres dans un sens puis 2 barres dans l autre, etc...
Et une soudure a chaque angle pour joindre les barres entre elles.

Un fil toutes les 2 barres ce qui fait donc 4 fils d'alimentation (2 partent sur le + et 2 partent sur le - )

2 barres = 6 leds blanches en serie = 15,3V environ pour la lueur (faible) souhaitée...
j ai donc decidé d alimenter ma roue a cette tension (cela grace a un petit regulateur electronique acheté sur eBay) vu que mon gros transfo prevu pour ma fete peut delivrer plus de 20 volts.

[francois59]

merci pour ta reponse

[dudtrain]

J ai recu le GOLD FINGER de chez SCHOLZ...
Tres rapidement (un peu normal vu le prix du port )



(photo SCHOLZ)

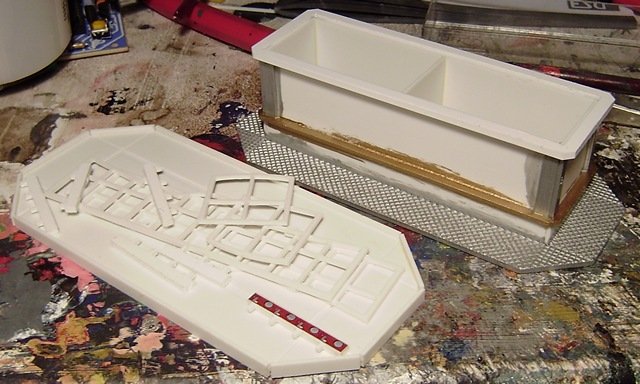

C est en kit en PVC taillé a la machine
Deco en autocollants type papier glacé
J ai déjà scanné et modifié les textes pour du Français.
Pas mal d'ebavurage a faire mais montage tres rapide malgré une notice TRES sommaire.

Je pense qu'avec du ruban led blanc ton chaud sous le toit, les vitrines seront mises en valeur et je prevois une feuille de plastique transparent pour augmenter l'effet vitré.
Le dessus de la toiture sera orné de leds.. ca devrait faire un effet sympa...

[thierry37]

superbe acquisition pour les frais de port c'est cher, mais pour la passion y'a pas de prix et tu as un stand qu'on ne trouve pas partout

[dudtrain]

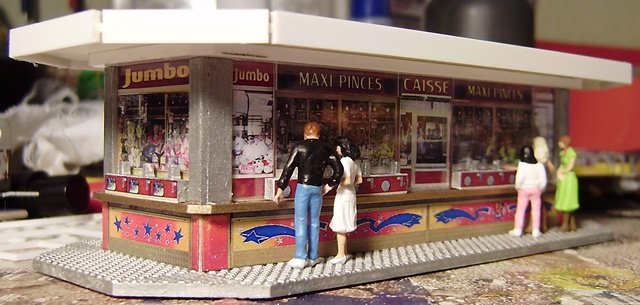

Debut du montage

Partie basse terminée

[fabien]

Très chouette ce petit stand, c'est étonnant que Faller n'en ait pas produit un comme ça, ils partiraient comme des petits pains.

[Alex]

En effet il est hyper sympa :)

[francois59]

Carrement

[patrick90]

oui,un très beau stand!!!

[squallphoenix]

Super ce stand en effet

[blaguite2]

tu dois avoir un sacré transfo pour alimenter le top in

[dudtrain]

Hello !
eh ben non a ma grande surprise !
ca ne consomme presque pas les leds en serie
en plus je les allume pas a fond donc ca ne demande pas beaucoup d intensité.
J ai un transfo acheté chez CONRAD 2X 16V 100VA pour toute ma fete foraine.
J attends d avoir allumé toutes les nacelles de ma roue pour avoir le verdict exact consommation !

[blaguite2]

a ouais !!
effectivement sa commence pas lol
mais tu dois avoir un sacré montage de resistance en 16v nan?

[dudtrain]

16 V alternatif est delivré par ce transfo...
Ca me permet donc d alimenter les fameux moteurs FALLER.

Avec un pont redresseur et un condensateur je redresse donc le courant en continu soit 16 V X 1,41 (racine de 2) = 22,6 V
Ce courant obtenu est reglé a la tension demandée pour mes éclairages par un petit regulateur de tension ajustable.
J'ai choisi 16 V continu pour les leds en serie ce qui fait entre 6 et 9 leds selon les couleurs (rouges s'allument a basse tension, les blanches beaucoup plus haute par exemple).
Apres j'ajuste avec une resistance la luminosité que je souhaite...

Il est certain que si j avais choisi du 12V, ca aurait été plus simple pour les clignoteurs...

[blaguite2]

c'est ce que je fais moi un transfo moteur
et un transfo lumières
je trouvais sa plus simple, faut avoir de bon yeux par contre pour les cms lol
j'en chie moi

[dudtrain]

En effet c'est bien d avoir moteurs et lumières separés coté alimentation.
Pour les leds, les types 1206 se soudent assez facilement sans trop a avoir a forcer coté vue.

[dudtrain]

Le montage et eclairage des nacelles de la JUPITER continue...
C est long... tres long a faire....
enfin je l'ai voulu !

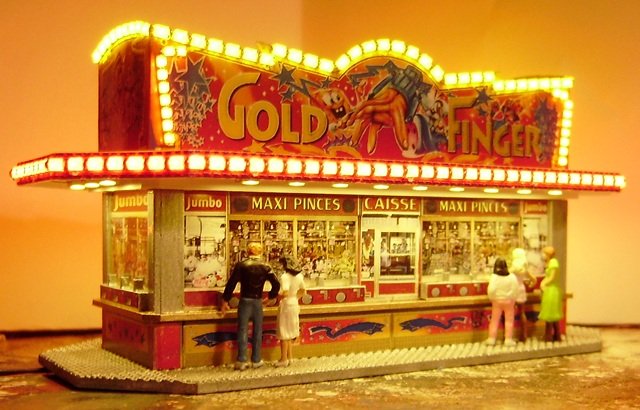

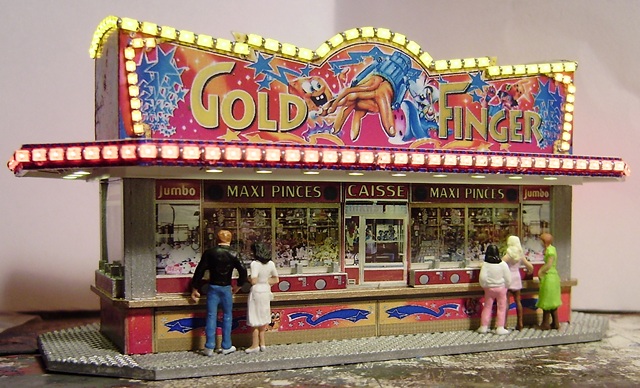

Pour se changer les idées le GOLD FINGER a bien avancé:

[4-youtube]r8e8u0o1B3c[/4-youtube]

Et oh surprise en ce samedi, j ai recu mon enseigne WILDE MAUS de MAYERHOFER !!!
Branchement en 16V alternatif et Test... et là je suis sur le cul !!!
Impressionnant au niveau de la finition et du nombre d effets differents !
Du grand art !
Je n aurais jamais cru qu'on puisse faire ca en leds !!!
[4-youtube]zvkEL9mPHHk[/4-youtube]

[francois59]

Alors la je suis sur le cul, je suis love de ton enseigne wilde maus pouuuuhhhhaaaa c est enorme, tu en a eu pour cher ? Et combien de temps d attente avant de l avoir ? Sinon ton stand illuminé est magnifique, sacré boulot que tu fais la, bravo et merci pour les photos et video.

[Alex]

splendide pour tout !!!!

ton stand est super et l'enseigne encore plus. Ton dio va claquer.

[squallphoenix]

Bravo pour l'illumination de ton stand de pinces. L'enseigne du wild maus est de toute beauté ça va vraiment mettre en valeur le métier.
